INSTRUÇÕES DE USO PARA A MORSA HIDRÁULICA ADRI – MHA

Para garantir o uso correto e um maior aproveitamento de sua Morsa Hidráulica ADRI pedimos seguir as orientações abaixo:

1. A Morsa Hidráulica ADRI sai de fábrica pré-testada quanto á pressão, garantindo a mesma através de uma medição eletrônica, e passando por um controle de qualidade final. Normalmente a pressão é superior a especificada.

2. A Morsa MHA é entregue ao cliente fechada. Abrir-la manualmente. Se preferir, pode abrir-la hidraulicamente. Se o eixo de acionamento não estiver aberto, abrir-lo até que o segundo risco estiver visível. (figura 1)

3. Colocar a peça a ser usinada na morsa.

4. Fechar a Morsa MHA Manualmente até o mordente móvel encostar-se na peça a ser usinada. (figura 2) Não utilize o eixo de acionamento!!!

5. Em seguida aplicar-se um esforço Manual suficientemente forte para apertar e segurar a peça. Depois de ter feito isso, acionar o sistema hidráulico (eixo de acionamento) com o auxílio de Chave Allen M10 fornecida. (figuras 3 e 4)

6. Continuar fechando o eixo de acionamento hidraulicamente até o segundo risco do eixo. Deixar esse risco visível, não fechar ou forçar o eixo de acionamento além deste ponto.


PARA TROCAR PEÇAS DE USINAGEM

7. Abrir a Morsa MHA hidraulicamente com o auxílio da Chave Allen M10 fornecida. Após o retorno completo do eixo de acionamento, pode seguir abrindo a Morsa (hidraulicamente) até a abertura necessária para a troca de peça. Se preferir, também pode abrir manualmente a Morsa, porém somente após o retorno total do eixo de acionamento. O retorno se dará por completo quando houver um “click” do eixo.

8. Colocar a outra peça a ser usinada e repetir os passos 4,5 e 6.

CUIDADO

Nunca fechar a Morsa hidraulicamente sem ter uma peça nela. Se não tiver uma peça na Morsa, o sistema hidráulico não conseguirá aplicar a força hidráulica.

RESOLVENDO PROBLEMAS

A Morsa MHA pode deixar de funcionar corretamente basicamente por 3 (três) razões:

1. Vazamento de óleo hidráulico

É uma situação muito rara e normalmente indica que uma ou mais das gaxetas ou o disco protetor romperam-se. Pode acontecer, por exemplo, quando a pressão exercida foi além da especificada, devido ao fechamento do eixo de acionamento além do segundo risco.

Neste caso enviar a sua Morsa MHA á Assistência Técnica ADRI para substituição das peças avariadas.

2. Entupimento de cavaco nas ranhuras da Morsa

A falta de cuidado e limpeza, e a não remoção de cavaco após a usinagem, pode provocar o mau funcionamento de sua Morsa MHA.

Sempre mantém limpo e livre de cavaco a Morsa MHA, observando principalmente as guias lineares internas da Morsa e o fuso.

3. Acionamento inadequado do sistema hidráulico.

É a causa mais freqüente para o não funcionamento de sua Morsa MHA.

Acontece quando o sistema hidráulico (eixo de acionamento) é acionado em vazio, isto é, sem ter uma peça de usinagem na Morsa.

A Morsa não funcionará hidraulicamente sem ter uma peça na Morsa. A Morsa tem que ser fechada manualmente primeiro com a peça nela. (ver instruções de uso).

Se por algum motivo o sistema hidráulico deixar de funcionar, a pressão hidráulica pode ser recuperada de seguinte maneira:

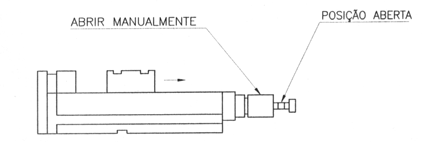

  • Abrir a morsa manualmente.(figura 1)
  • Tirar qualquer peça de usinagem da morsa.
  • Se não estiver na posição aberta, retornar o eixo de acionamento a esta posição.
  • Colocar uma peça a ser usinada na morsa.

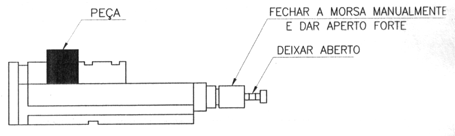

  • Fechar a morsa manualmente (sem mexer com o eixo de acionamento) até encostar-se na peça.(figura 2)

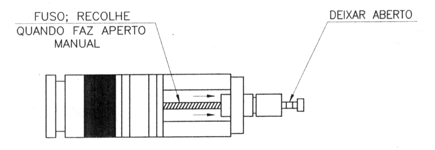

  • Muito importante: Dar um aperto manualmente FORTE para segurar a peça. Observe o fuso, que deverá recolher a sua posição original.(figura 3).

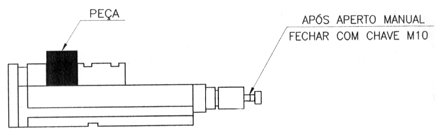

  • Fechar o eixo de acionamento com a chave Allen até o ponto indicado (2º risco). (figura 4)
    		•
    figura 1

    figura 2

    figura 3

    figura 4
    Deptº Assistência Técnica
